| 是否进口：否 | 品牌：捷豹自动化 | 型号：TOP-350 |
| 波峰数：2 | 驱动形式：电动 | 电流：交流 |
| 预热区长度：1800mm | 锡炉温度：300℃ | 锡炉容锡量：350kg |
| 控温方式：电脑+PLC | 启动功率：30KW | 正常运行功率：8KW |
| 重量：1800kg | 动力形式：电动 | 焊接角度：4-7° |
| 用途：插件焊接 |

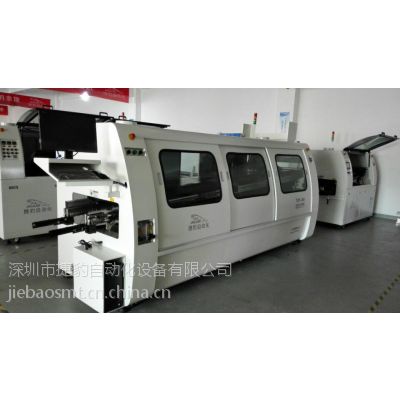

TOP-350无铅波峰焊/日东无铅波峰焊/捷豹无铅波峰焊
TOP系列产品采用模块化、数字化及人性化设计，在功能、性能、稳定性及可靠性、安全性、可维护性、易操作性及人性化方面具有良好的优越性，既为客户降低了运营成本，也为客户保质保量生产合格的产品提供了有力的保障，可谓波峰焊产品领域的“***”之作，客户投资的“品牌”产品。
TOP series wave soldering design is digitalized,module defined,and human-oriented,it shows superiority in function,performance,stability,reliability,safety,maintainability,operability and humanization,It can not only reduces customers&＃39; operation cost,and also provides an effective guarantee in quality and quantity during production.It is the "Peak work" of wave soldering industry and the preferred brand for customer investment.
产品特点
包括:
1.接驳装置：
双轨联动式入板接驳方式，碳钢链条传动。
2.传输系统：
配置新型钛合金双钩爪，铝合金导轨防变形结构设计；手动调节基板宽度；输送角度可调节；运输速度采用变频器控制，无级调速。
3.喷雾系统：
喷雾移动采用双动力步进马达控制；对应PCB喷雾长度自动调节，数字设定喷雾宽度及速度，带压力表微调装置调节喷雾流量和喷雾颗粒大小； 恒压装置供给助焊剂、助焊剂液位报警及助焊剂自动添加；***排风、过滤系统。
4.预热系统：
W型发热管预热，三段温区，抽屉式模块化设计,加热更均匀,预热区长度为1.8米，PID温度控制方式。
5.锡炉系统：
锡炉内胆采用4MM316L材料；直联式马达驱动波峰，变频调速；锡渣导流及降低氧化物装置；手动控制锡炉进出及升降运动；外置式加热装置，PID控温方式。
6.冷却系统：
强制自然风上下冷却。
7.洗爪装置：
专用毛刷清洗。
8.控制系统：
商用PC+PLC电器控制系统，超温报警，时间设定，温度曲线测试，中英视窗操作界面，数据存储等功能。
技术参数：
基板尺寸:50~300mm（W）*120mm（H）；基板尺寸:50~500mm（W）*120mm（H）
入板高度:750±20mm
传输速度:500~2000mm/Min.
传送角度:4~7o
传送方向:左→右
助焊剂容量 :Approx.18L
助焊剂流量:0~250ml/min.
喷雾排风:Approx.30m3/min.
压缩空气:4~6Bar. 100L/min.
预热温度:Max.200℃
锡炉温度:Max.300℃
双锡炉结构：锡炉容量:Approx.350Kg一个；锡炉容量:Approx.450Kg一个
波峰高度:Approx.12mm
机体尺寸:3600（L）*1420（W）*1750（H）mm
整机尺寸:4300（L）*1420（W）*1750（H）mm
机体净重:Approx.1800Kg
供电电源:三相380VAC 50Hz
总功率:Approx.30KW
运行功率:Approx.8KW
深圳市捷豹自动化设备有限公司是与台湾捷豹合作在深圳设立的SMT自动化设备研发、生产、销售、服务于一体的综合性电子制造业服务公司。
公司专业无铅回流焊、无铅波峰焊、非标自动化设备定做及改造，为多类型电子制造企业提供省心的SMT设备方案，以更强大的产品功能、更优异的设备品质、更完善的一站式服务，满足客户多元化需求。同时，引进欧美、日本、台湾所研发***技术，开发各种系列优质产品，致力于为客户提供最节能，最环保，最实用的解决方案。
捷豹自动化主要产品包括：无铅回流焊系列、无铅波峰焊机系列、贴片机系列、自动插件机系列、生产线系列、SMT辅助设备系列等，致力于将捷豹自动化打造成国内外***提供电子组装整体解决方案的***。公司产品广泛应用于电子电路、集成电路、仪器仪表、印刷电路、计算机制造、手机通讯、汽车电子、精密器械、LED照明、LED显示、电子电器、玩具制造、玩具制造、印刷制版等行业。
公司年总产能达到800台，获得了***：2000、***14000、CE、UL、RoHS等多项认证。公司全面推行IPD流程，可靠性设计理念和可靠性测试贯穿于整个产品的生命周期。
公司坚持以市场需求为导向，在国内多个省市建立了办事处，在国际市场建立了完善的营销和客户服务网络。覆盖用户数量超过3500家。公司已成为行业***。
经过数年的快速发展，捷豹自动化已经摸索出适合自己的经营模式，各项业务迅速发展壮大，走在了国内无铅电子设备制造行业的前沿。
